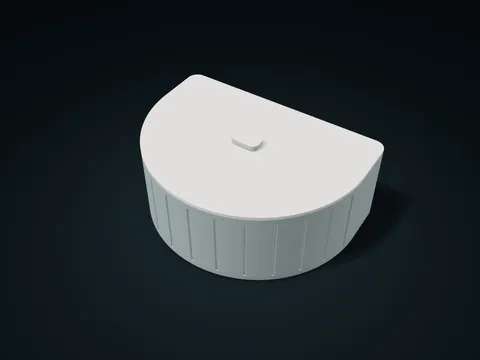

Trockene Ersatz-Spülensiebe flach stapeln. Den Deckel abheben und die Siebe durch die vordere Aussparung greifen; Positionierung durch eine nach innen versetzte Deckelauflageschulter, ohne Schrauben.

Die angegebenen Längen, Breiten und Höhen beziehen sich auf die Außenabmessungen der Bauteile. Für den nutzbaren Innenraum gelten die Spezifikationen dieses Modells.

Die ZIP-Datei enthält sämtliche STL- und STEP-Dateien, eine Maßliste und Hinweise. Version 1.0.0 Verwende für zusammengehörige Bauteile den vollständigen Dateisatz derselben Version und Größe. Die Vorschaufarben dienen nur zur Orientierung. STL-Dateien enthalten keine Farbinformationen.

Die Wertebereiche ergeben sich aus dem Aufbau dieses Modells; Jede Kombination muss die Strukturprüfung im Konfigurator bestehen. Zugehörige Bauteile werden mit den Parametern aktualisiert.

1. 2 Druckteile: 1 Boxkörper und 1 Deckel mit integriertem Griff; Keine erforderlichen Zukaufteile.
2. Boxkörper und Deckel jeweils getrennt in der aktuellen Lage mit dem flachen Boden nach unten drucken. Der Deckel wird von oben auf die Stufe gesetzt und senkrecht angehoben; Ohne Rastverschluss und ohne verdeckte Achsstifte.
3. Der Parameter Wandstärke bestimmt Boden- und Deckelstärke. Die geraden Wände des Hauptfachs sind 2-mal so stark. Die Breite der Deckelauflage entspricht ungefähr Wandstärke minus Passungsspiel.
4. Zur Entnahme zuerst den Deckel abheben, dann das Sieb an der vorderen Aussparung greifen und nach oben herausheben; Kein Mechanismus zur automatischen Einzelentnahme von unten.
5. Der empfohlene größte Außendurchmesser ergibt sich aus der engsten lichten Kammerweite abzüglich 2 mm Entnahmespiel. Universelle Markenkompatibilität wird nicht zugesichert. Die Aussparung ist weder wasserdicht noch abgedichtet; Nur trockene, unbenutzte Filter aufbewahren.
6. Vor dem Druck die Slicer-Vorschau prüfen; anschließend einen Probedruck anfertigen und den Deckel aufsetzen, um die Passung zu prüfen.

Importiere die Dateien in Millimetern in deinen Slicer und prüfe für jedes Bauteil Bauraum, Ausrichtung und Stützen. Drucke Deckel, Schubladen und Verbinder zunächst zur Probe. Drucke den vollständigen Satz erst, wenn die Passung bestätigt ist.
