如何 3D 打印 Gridfinity 收纳盒与底板:尺寸、分格与配合

制作 Gridfinity 收纳系统,先按 42 mm 网格规划底板和盒子,再选择高度、分格与取物结构,打印一组试配后扩展。本文讲清通用尺寸规则、建模与切片顺序,并用 boxesmodel 演示 3 × 2、6U 收纳盒和 6 × 4 底板。

1. 理解盒子、底板与网格的关系

Gridfinity 是一种模块化收纳体系:底板提供定位格,盒子的底部与格位配合,换成不同尺寸的盒子仍能重新排列。它适合需要反复调整的螺丝、工具、电子小件收纳。如果只是想填满一个异形抽屉,自由尺寸的独立盒可能更直接,不必为了网格强行牺牲空间。

准备尺、卡尺、FDM 打印机、切片软件,以及同一体系的可编辑模型或参数化工具。室内常温轻物收纳可先用 PLA。先完成无磁铁的基础试配;磁铁只是可选的定位辅助,不是每一组 Gridfinity 都必须安装的部件。

2. 42 mm 是网格,7 mm 是高度单位

宽、深以 42 mm 为一个格距,高度常用 U 表示,1U = 7 mm。格距不是盒子的净空:还要留配合间隙、扣掉壁厚和内部结构。boxesmodel 的盒子外宽为格数 × 42 − 0.5 mm,因此 3 × 2 格盒的外部底面是 125.5 × 83.5 mm,而占用的网格范围是 126 × 84 mm。

42 mm 网格、3 × 2 盒子和 6U 高度关系
图 1:左图的 3 × 2 个格位占用 126 × 84 mm;右图把 6U = 42 mm 与本工具的 4.4 mm 堆叠唇分开标注。启用堆叠唇后整体高为 46.4 mm。

6U 不是盒内有 42 mm 净深。底座、底板和取物结构会占用空间,堆叠唇还会增加外部高度。放进抽屉时,以导出清单或工具显示的整体外高核对关闭空间;有底板时,应试装后测量组合实际高度,不把零件的名义高度直接相加当作结果。

3. 通用规划:先底板占地,再盒子分格

测量放置区域,扣除需要的外部余量,再分别用宽、深除以 42 并向下取整,得到能放下的整格数。例如 260 × 180 mm 区域可安排 6 × 4 格,其网格外形为 252 × 168 mm;剩余空间留作安装余量或补边。补边只填空白,不应拉伸 42 mm 网格。

把物品放到纸画的网格上,决定哪几格组成一个盒子。小螺丝可增加内部隔板,细长工具需要连通空间。标签槽会占据开口的一部分,勺形底便于取小件但也改变底部净空;先按最难放入或取出的物品检查,再选这些功能。

Gridfinity 底座与底板凹槽的配合、先试单格再扩展
图 2:① 先核对底座与凹槽是否完全落座;② 再试相邻盒子的取放;③ 最后扩展整套。截面为原理示意,不是可用于加工的尺寸图。

4. 建模与切片:保留接口,先打一组

手动建模时,优先复用有尺寸说明的 Gridfinity 底座与底板接口,再向上构建盒壁、隔板和取物结构。不要只做“42 mm 方块”来替代有斜面和圆角的定位接口;也不要随意缩放整只盒子。修改现有开源模型时,先阅读所用文件的许可与参数说明。

收纳盒通常开口向上,底板通常平放。先用打印机与耗材的常规配置;0.4 mm 喷嘴可从 0.2 mm 层高试起,逐层确认底座斜面、堆叠唇、标签槽下方和磁铁孔上方的悬空情况。外墙数量必须结合实际壁厚与线宽检查,不能只增加填充率就假设接口会更牢。

先打印一只小盒与匹配底板,冷却并去除首层毛边,检查能否自然落座、不摇晃并能徒手取出。再试两只相邻盒和堆叠唇。过紧时先区分象脚与整体尺寸偏差;换材料、改变流量或首层设置后,要重新试配,之后再成批打印。

5. 用 boxesmodel 制作 3 × 2、6U 收纳盒

打开 Gridfinity 生成器,在“收纳盒”模式选择“3×2 · 6U”。保留壁厚 1.2 mm、堆叠唇开启,先不加分格、标签槽、勺形底和磁铁孔。界面显示外形为 125.5 × 83.5 × 46.4 mm;这组简单配置适合作为理解尺寸的起点。

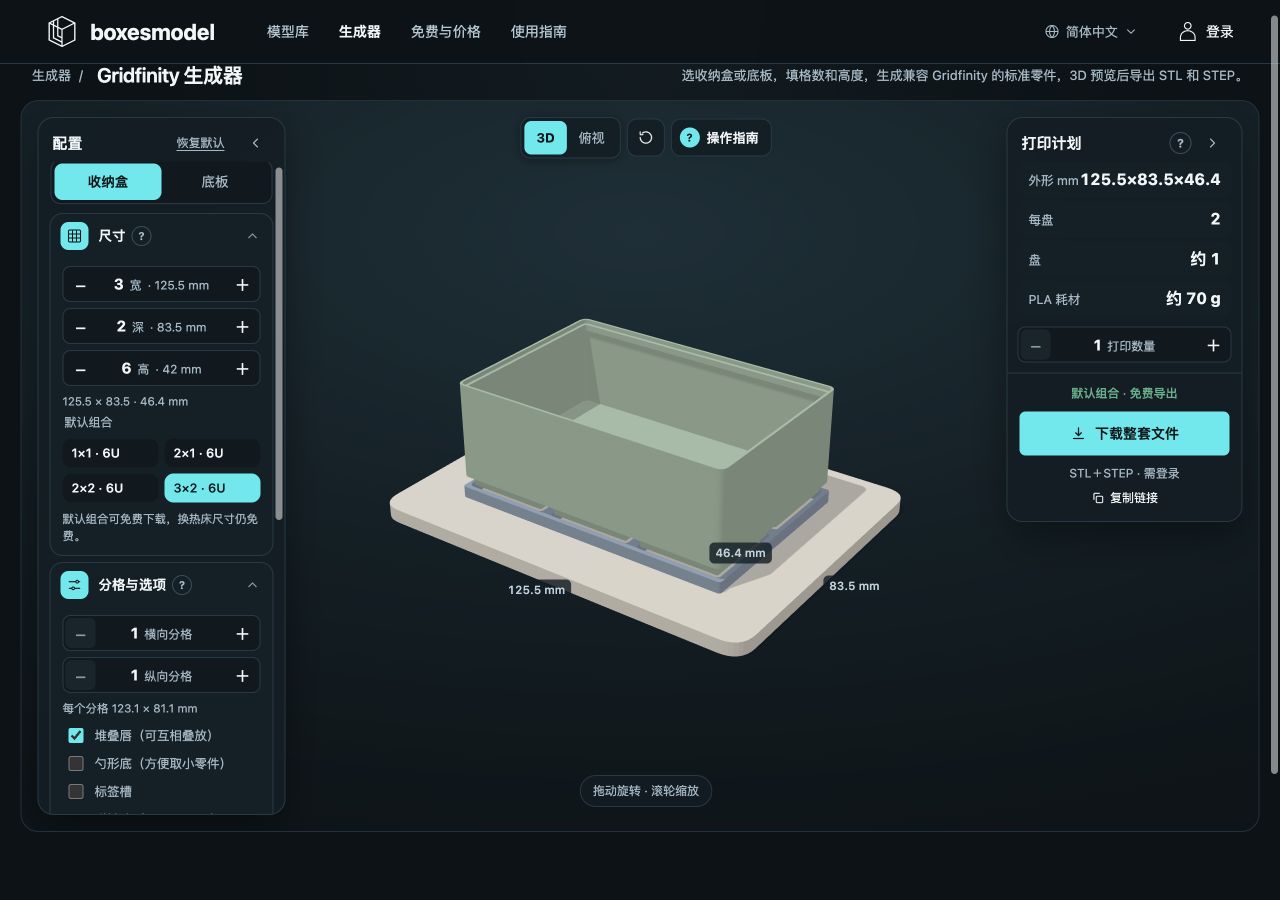

3 × 2、6U Gridfinity 盒子的真实生成器预览
图 3:左侧的 6U 控制基础高度,右侧外形高度包含堆叠唇。示例截图为未加分格的盒子;耗材为估算,打印时间与用量以切片器为准。

再按物品需要增加横向、纵向分格,观察“每个分格”的净宽深;开启标签槽或勺形底后,重新旋转预览检查取物空间。需要磁铁孔时,工具提供 6 × 2 mm 磁铁位与 M3 孔,先核对实物尺寸和磁极方向,再决定固定方式,不把名义尺寸当作免试装保证。

6. 生成底板,检查分块与热床留边

切换到“底板”,选择“6×4”。网格外形为 252 × 168 mm;如果热床是 256 × 256 mm、每侧留边 5 mm,可用宽度只有 246 mm,252 mm 的长边不能整块放下。工具因此分成两块 3 × 4 格底板,每块 126 × 168 mm,而不是简单判断 252 小于 256 就整板打印。

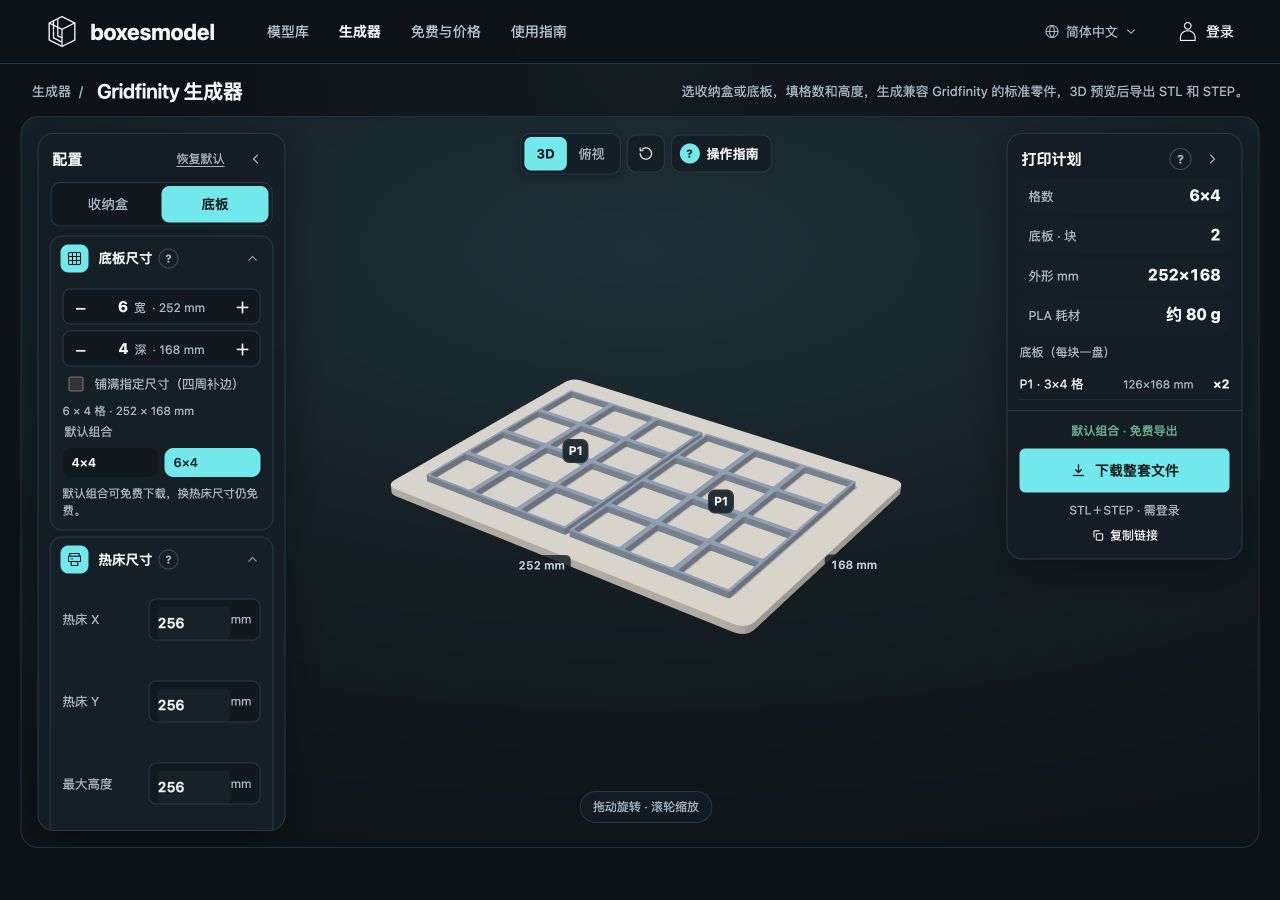

6 × 4 Gridfinity 底板因热床余量分成两块
图 4:真实界面显示 P1 规格需要两块。改变热床或留边后,重新核对分块清单;打印后先在平面上拼好,再放入目标空间。

若希望边缘贴合指定区域,可以启用“铺满指定尺寸(四周补边)”,输入已经考虑安装余量的目标尺寸。补边后再看零件外形是否能打印。完成预览和试配计划后,从下载入口获取文件;默认组合和自定义导出的条件以页面为准,并在切片器确认全部零件。

常见问题与调整方法

为什么 1 × 1 盒子不是正好 42 mm?

42 mm 是网格节距。盒子外形需要留出相邻配合间隙;本工具采用总差值 0.5 mm,因此 1 × 1 盒子外宽、外深为 41.5 mm。内部净空还要减去壁厚,不能用格距替代内尺寸。

能与现有 Gridfinity 盒子或底板混用吗?

设计目标是兼容,但不同实现的唇边、底座、磁铁位和打印误差可能不同。先用小盒与现有底板试配,并检查相邻和堆叠状态。本文未进行市售品牌互配的实物验证,不把网格尺寸一致视为保证。

本文示例对应当前 boxesmodel 规则;结构图为原理示意,工具图为实际截图。软件尺寸检查不等于已经完成切片或实物试装,正式打印前请按上述步骤验证自己的设备、材料与配合件。
