Gridfinity-Boxen und Grundplatten im 3D-Druck: Maße, Fächer und Passform

Planen Sie Gridfinity-Boxen und Grundplatten im 42 mm Raster, wählen Sie Höhe und Fächer und testen Sie zunächst ein passendes Paar. Diese Anleitung erklärt Maße, Modellierung und Slicing und zeigt anschließend eine 3 × 2 Box mit 6U sowie eine 6 × 4 Grundplatte in boxesmodel.

Verfasst von boxesmodelVeröffentlicht und aktualisiert 2026-10-25

1. Boxen, Grundplatten und Raster verstehen

Gridfinity ist ein modulares Aufbewahrungssystem: Grundplatten positionieren Boxen über passende Bodenprofile, sodass unterschiedliche Größen umgestellt werden können. Es eignet sich für Schrauben, Werkzeuge und Elektronikkleinteile mit wechselnder Aufteilung. Für eine unregelmäßige Schublade können frei bemessene Boxen den Raum direkter nutzen.

Sie benötigen Lineal, Messschieber, FDM-Drucker, Slicer und bearbeitbare Modelle oder ein parametrisches Tool desselben Systems. Für leichte Gegenstände bei Raumtemperatur ist PLA ein guter Einstieg. Testen Sie zunächst ohne Magnete; diese sind optionale Haltehilfen und nicht bei jeder Anordnung nötig.

2. 42 mm Raster und 7 mm Höheneinheit unterscheiden

Breite und Tiefe folgen einem 42 mm Raster; die Höhe wird häufig in U angegeben, mit 1U = 7 mm. Das Raster ist kein Innenmaß: Spiel, Wände und Einbauten gehen davon ab. boxesmodel verwendet Zellen × 42 − 0,5 mm für die Außenmaße. Eine 3 × 2 Box misst daher 125,5 × 83,5 mm innerhalb einer Rasterfläche von 126 × 84 mm.

42 mm Raster, 3 × 2 Box und 6U Höhe — Abbildung 1: Das 3 × 2 Raster belegt 126 × 84 mm. Rechts sind 6U = 42 mm und die 4,4 mm Stapellippe dieses Tools getrennt dargestellt. Mit Lippe beträgt die Gesamthöhe 46,4 mm.

6U bedeutet nicht 42 mm nutzbare Innentiefe. Basisprofil, Boden und Entnahmehilfen beanspruchen Raum; die Stapellippe erhöht die Außenhöhe. Prüfen Sie für Schubladen die angegebene Gesamthöhe. Mit Grundplatte messen Sie die zusammengebaute Höhe, statt Nennhöhen einzelner Teile einfach zu addieren.

3. Erst Grundfläche, dann Fächer planen

Messen Sie die Fläche, ziehen Sie das nötige äußere Spiel ab und teilen Sie Breite und Tiefe durch 42, jeweils auf ganze Zellen abgerundet. In 260 × 180 mm passen beispielsweise 6 × 4 Zellen mit 252 × 168 mm Rasterfläche. Der Rest bleibt als Spiel oder wird durch Randstreifen ergänzt, ohne das 42 mm Raster zu strecken.

Legen Sie Gegenstände auf ein Papierraster, um die Zellzahl je Box festzulegen. Kleine Schrauben profitieren von Trennwänden, lange Werkzeuge brauchen zusammenhängenden Raum. Eine Beschriftungslasche belegt einen Teil der Öffnung; eine Entnahmerampe verändert den unteren Innenraum. Prüfen Sie zuerst den schwierigsten Gegenstand.

Passung von Boxbasis und Grundplatte, erst Probe dann Erweiterung — Abbildung 2: ① Vollständiges Einsetzen prüfen; ② Entnahme neben anderen Boxen testen; ③ das System erweitern. Der Querschnitt zeigt das Prinzip und ist keine Fertigungszeichnung.

4. Schnittstelle beibehalten und ein Musterpaar drucken

Übernehmen Sie beim manuellen Modellieren ein dokumentiertes Gridfinity-Basisprofil und eine passende Grundplatte und ergänzen Sie darüber Wände und Fächer. Ein bloßes „42 mm Quadrat“ ersetzt keine Fasen und Radien der Passung. Skalieren Sie nicht die gesamte Box. Lesen Sie bei Open-Source-Modellen zuerst Lizenz und Parameterbeschreibung.

Maßreferenz: Gridfinity-Community-Spezifikation (Entwurf)

Modellierungsquelle: Gridfinity Rebuilt OpenSCAD

Boxen werden meist mit der Öffnung nach oben, Grundplatten flach gedruckt. Beginnen Sie mit Herstellerprofilen; bei 0,4 mm Düse sind 0,2 mm Schichten ein Versuchsstart. Prüfen Sie Basisfasen, Stapellippe, Laschenunterseite und Brücken über Magnetlöchern schichtweise. Konturen müssen zur Wandstärke und Linienbreite passen; mehr Infill garantiert keine stärkere Passung.

Drucken Sie zuerst eine kleine Box und passende Grundplatte. Nach Abkühlen und Entgraten muss die Box vollständig und ohne Wackeln sitzen und von Hand herausnehmbar sein. Prüfen Sie danach zwei benachbarte Boxen und die Stapellippe. Unterscheiden Sie bei Klemmung Elefantenfuß und allgemeinen Maßfehler. Nach Änderungen an Material, Fluss oder erster Schicht erneut testen.

5. Eine 3 × 2 Box mit 6U in boxesmodel erstellen

Öffnen Sie den Gridfinity-Generator, wählen Sie den Boxmodus und „3×2 · 6U“. Behalten Sie 1,2 mm Wände und die Stapellippe bei, zunächst ohne Trennwände, Beschriftung, Entnahmerampe und Magnetlöcher. Die Außenmaße betragen 125,5 × 83,5 × 46,4 mm. Diese einfache Variante eignet sich zum Verständnis der Maße.

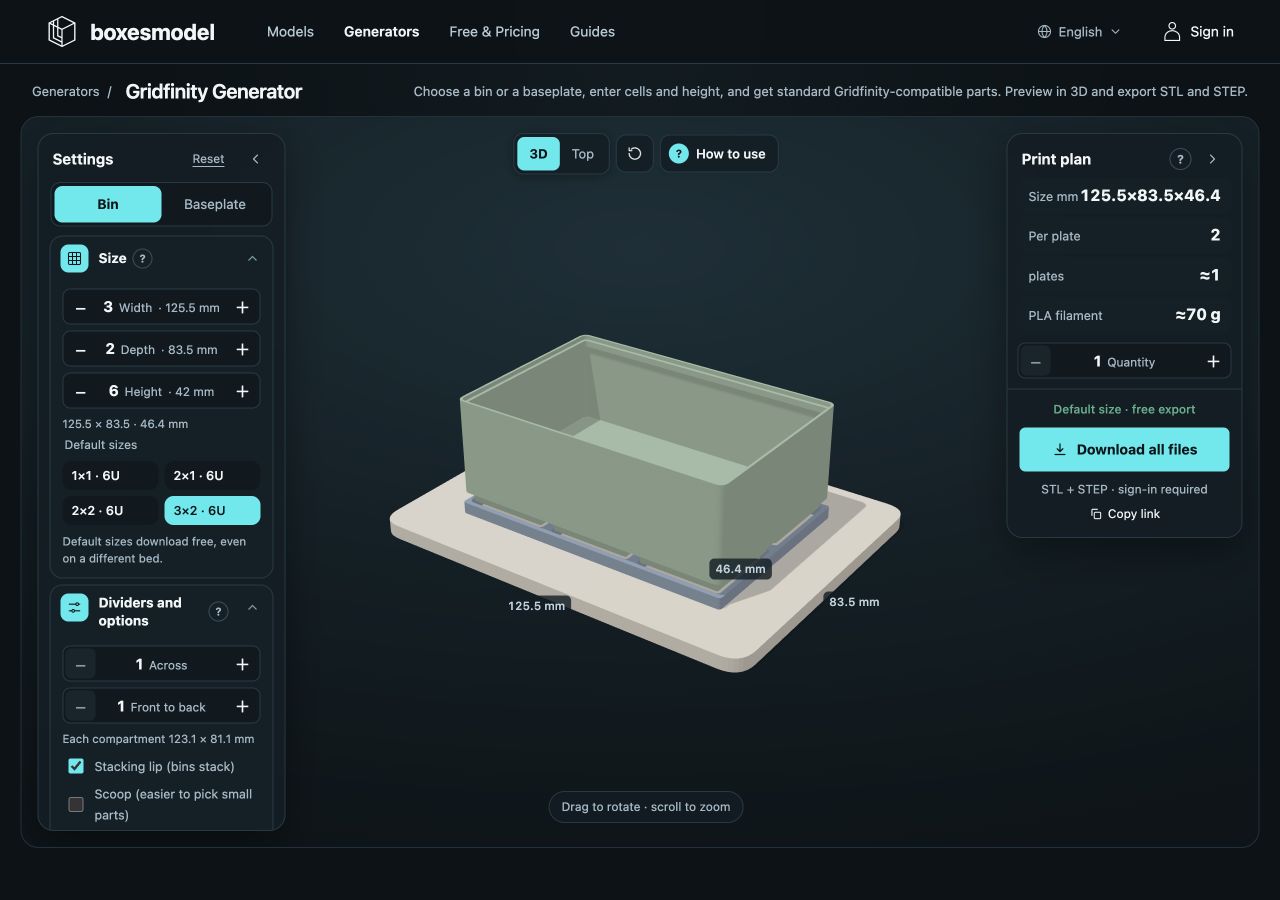

Echte Generatorvorschau einer 3 × 2 Gridfinity-Box mit 6U — Abbildung 3: In der englischen Oberfläche steuert 6U die Basishöhe; die Gesamthöhe rechts enthält die Stapellippe. Die gezeigte Box hat keine Trennwände. Material ist geschätzt; Zeit und Verbrauch im Slicer prüfen.

Ergänzen Sie bei Bedarf Trennwände in Breite oder Tiefe und prüfen Sie die angezeigten Innenmaße. Drehen Sie nach Hinzufügen von Lasche oder Rampe die Vorschau und prüfen Sie die Entnahme. Die optionale Geometrie bietet Plätze für 6 × 2 mm Magnete mit M3-Löchern. Messen Sie die Teile und prüfen Sie die Polarität vor der Befestigung; Nennmaße ersetzen keine Passprobe.

6. Grundplatte erzeugen und Bettränder prüfen

Wechseln Sie zur Grundplatte und wählen Sie „6×4“. Die Rasterfläche misst 252 × 168 mm. Ein Bett mit 256 × 256 mm und je 5 mm Rand bietet nur 246 mm nutzbare Breite; die 252 mm lange Kante passt daher nicht am Stück. Das Tool teilt in zwei 3 × 4 Platten mit je 126 × 168 mm, statt nur 252 mit 256 zu vergleichen.

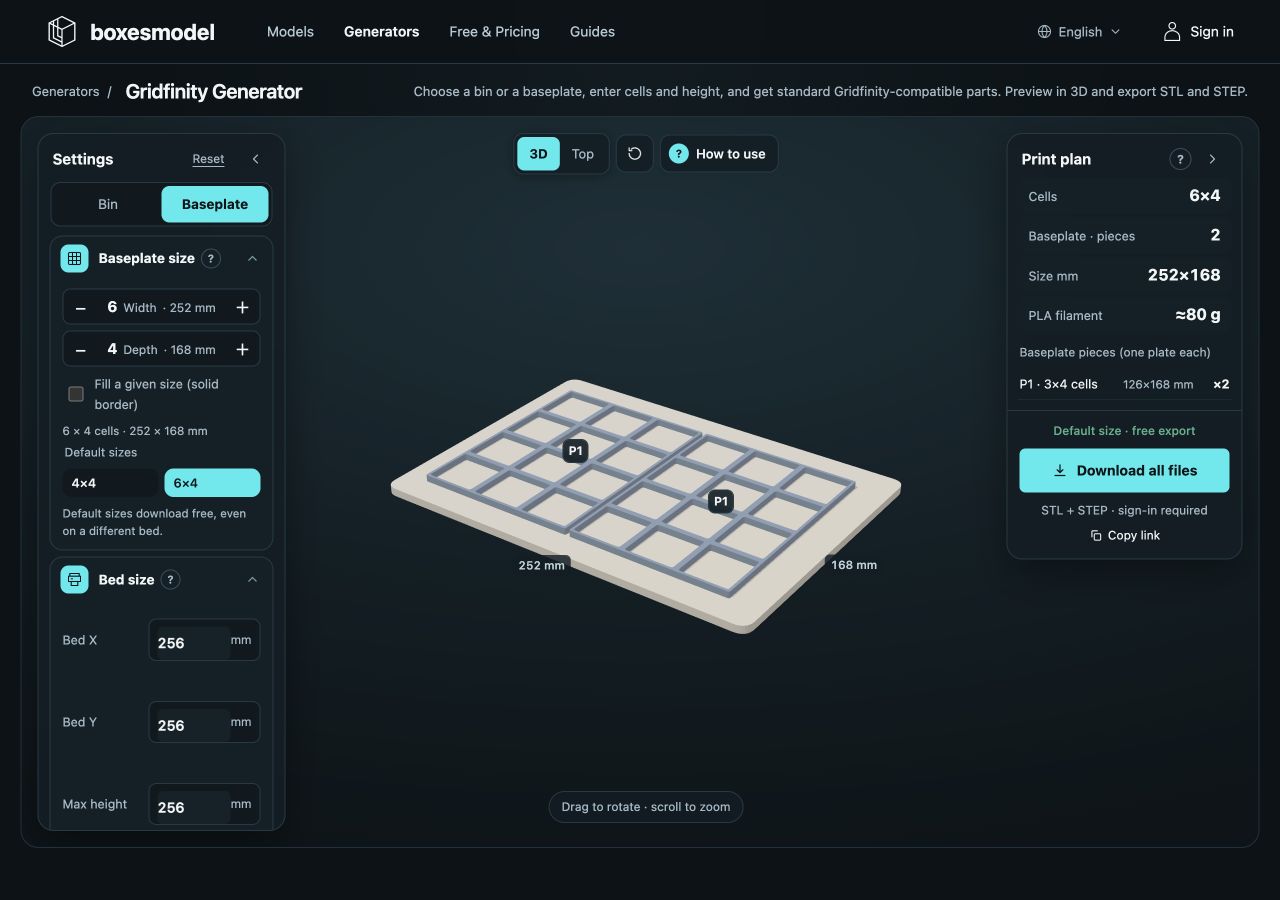

6 × 4 Gridfinity-Grundplatte wegen Bettrand in zwei Teile geteilt — Abbildung 4: Die echte englische Oberfläche zeigt zwei Exemplare von P1. Nach Änderungen an Bett oder Rand die Teileliste erneut prüfen. Gedruckte Teile erst auf einer ebenen Fläche zusammensetzen.

Für eine bestimmte Außenfläche aktivieren Sie „Fill a given size (border padding)“ und geben Maße ein, die Einbauspiel bereits berücksichtigen. Prüfen Sie nach dem Auffüllen erneut die Druckbarkeit. Nutzen Sie nach Vorschau und Probenplanung den Download, beachten Sie die aktuellen Exportbedingungen und kontrollieren Sie alle Teile im Slicer.

Gridfinity-Generator öffnen

Häufige Fragen und Anpassungen

Warum ist eine 1 × 1 Box nicht genau 42 mm breit?

42 mm ist das Rastermaß. Für benachbarte Boxen wird Spiel benötigt; dieses Tool zieht insgesamt 0,5 mm ab. Eine 1 × 1 Box ist daher außen 41,5 mm breit und tief. Innen geht zusätzlich die Wandstärke ab.

Kann ich vorhandene Gridfinity-Teile kombinieren?

Kompatibilität ist das Konstruktionsziel, doch Lippen, Basisprofile, Magnetpositionen und Drucktoleranzen können variieren. Testen Sie eine kleine Box mit Ihrer Platte, auch nebeneinander und gestapelt. Physische markenübergreifende Tests wurden hier nicht durchgeführt; ein gleiches Raster ist keine Garantie.

Die Beispiele entsprechen den aktuellen boxesmodel-Regeln. Diagramme zeigen Prinzipien, Tool-Bilder sind echte Screenshots. Software-Maßprüfungen belegen keine Slicer- oder physischen Passproben; prüfen Sie Drucker, Material und Gegenstücke wie beschrieben.
