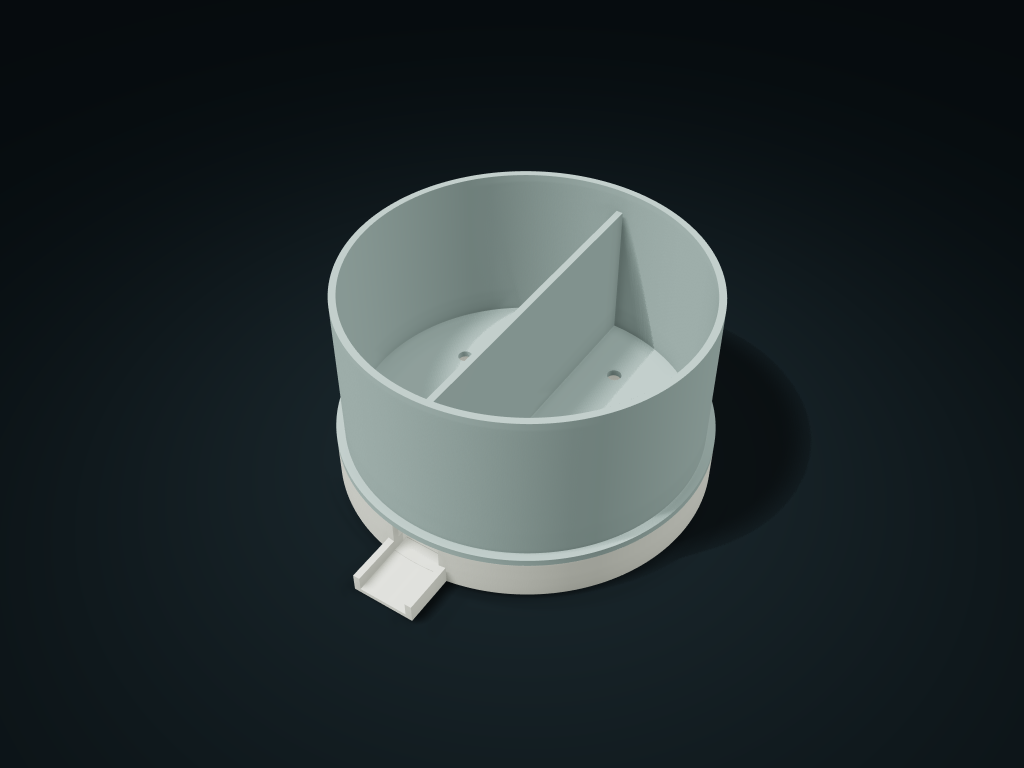

圆篮出水嘴沥水收纳模型预览,默认尺寸 150 × 170 × 85 mm,2 个零件
2 个零件STL + STEP毫米单位版本 1.0.0
01 / SPECIFICATIONS

模型规格

了解默认结构与可用空间。

按实测空间配置,零件与用途尺寸随参数重新生成。

含出水嘴总深
170.0 mm
内篮有效半径
68.8 mm
底盘前后落差
6.0 mm
实际分仓数
2 仓
默认实体体积
约 275 cm³(以切片结果为准)

所列零件长宽高为外轮廓范围,内部可用空间以本款规格资料为准。

02 / MODEL FILES

文件与尺寸

默认下载包含全部配套零件。

默认模型零件与外部尺寸
零件外部尺寸文件格式
斜底出水嘴底盘150 × 170 × 16.8 mmSTL · STEP
分仓穿孔可提圆篮150 × 150 × 72.2 mmSTL · STEP

ZIP 包含整套 STL、STEP、尺寸清单与说明。版本 1.0.0;配套零件请使用同版本、同尺寸的整套文件。预览颜色仅作参考,STL 不携带颜色。

03 / ADJUSTMENTS

可调整项目

让同一个款式适合你的空间。

外部尺寸
圆篮主体外径
115–200 mm
装配总高
65–130 mm
出水嘴额外伸出
15–30 mm
内部布局
内部布局
完整内腔 / 左右两仓 / 十字四仓
功能配置
底盘前后落差
4–10 mm
篮底排孔直径
4–8 mm
构造细节
篮底定位单侧间隙
0.4–1 mm
基础壁厚与底厚
2.4–3.4 mm

范围由本款结构决定;具体组合须通过工作台的结构校验,配套零件随参数一起更新。

01

调整尺寸

登录进入当前模型工作台。

02

查看效果

调整和三维预览免费。

03

检查导出选项

在当前页面确认文件与可用的下载方式。

调整这款模型

尺寸与结构参数会同步更新这款模型的全部配套零件。

04 / PRINT & ASSEMBLY

打印与装配

下载后先检查切片和配合。

  1. 整套两件:穿孔分仓篮与带出水嘴底盘,全部定制件齐全,无需外购件。
  2. 圆篮定位段向下插入底盘4 mm,外托沿坐在底盘环口;竖直上提后可分别冲洗。
  3. 出水嘴必须伸到水槽内侧上方,底盘其余部分放在水平台面;不可放在会被出水浸湿的封闭台面中央。
  4. 用于海绵、清洁刷等湿物归位;一仓整腔、两仓或四仓共壁。实际排水速度、残水和清洁效果尚未实测。
  5. 两件底面向下分别切片,篮体托沿悬伸需检查支撑;不宣称食品接触用途。
  6. 软件尺寸与装配检查不等于实物验证;尚未切片或试打印。预览配色不写入STL/STEP。

按毫米导入切片器,逐件检查平台范围、朝向和支撑。盖子、抽屉和连接件建议先试打印,确认配合后再打印整套。
