Vor dem Konfigurieren die Gesamtlänge und den größten Außendurchmesser der Werkzeuge messen; jede Position anhand der Maßliste prüfen.

Die angegebenen Längen, Breiten und Höhen beziehen sich auf die Außenabmessungen der Bauteile. Für den nutzbaren Innenraum gelten die Spezifikationen dieses Modells.

Die ZIP-Datei enthält sämtliche STL- und STEP-Dateien, eine Maßliste und Hinweise. Version 1.0.0 Verwende für zusammengehörige Bauteile den vollständigen Dateisatz derselben Version und Größe. Die Vorschaufarben dienen nur zur Orientierung. STL-Dateien enthalten keine Farbinformationen.

Die Wertebereiche ergeben sich aus dem Aufbau dieses Modells; Jede Kombination muss die Strukturprüfung im Konfigurator bestehen. Zugehörige Bauteile werden mit den Parametern aktualisiert.

1. Zusätzlich erforderlich: 2 Linsenkopf-Holzschrauben 3,5×16 mm, Kopfdurchmesser höchstens 7 mm. Nur für geeignete Holzrückwände mit mindestens 18 mm Stärke; andere Wandmaterialien benötigen eine passende Verankerung.

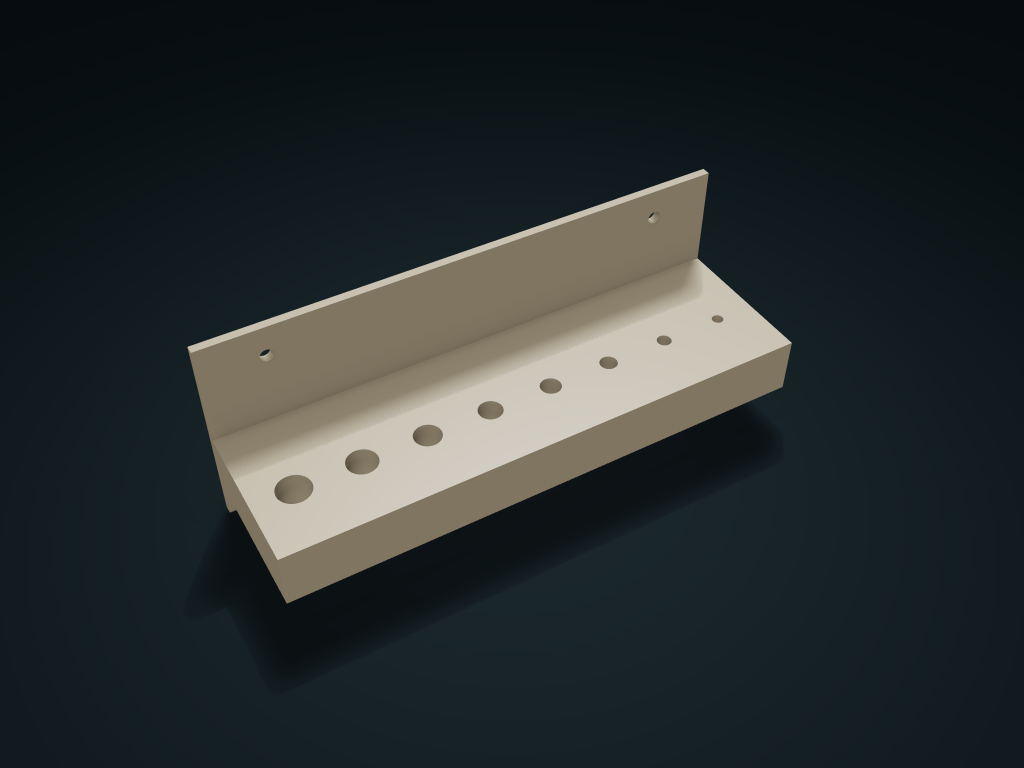

2. Einteiliger Druckhalter ohne zuzukaufende Sonderachsen oder Gestänge. Mit der Außenseite der Rückwand nach unten ausrichten und Stützbedarf an den Öffnungen prüfen. Erst mit 2 Schrauben befestigen, dann Bohrer einsetzen.
3. Die Bohrer senkrecht einsetzen und entnehmen; die Löcher haben einen geschlossenen Boden. Oberhalb genügend Entnahmeraum lassen. Die Schraublöcher liegen über den Aufnahmen; vor der Montage alle Werkzeuge entfernen.
4. Die Softwareprüfung umfasst die angegebenen Beispiele und Funktionsvarianten. Slicing, Probedruck und Belastungsprüfung wurden noch nicht durchgeführt. Die Vorschaufarben sind nicht in STL/STEP enthalten.

Importiere die Dateien in Millimetern in deinen Slicer und prüfe für jedes Bauteil Bauraum, Ausrichtung und Stützen. Drucke Deckel, Schubladen und Verbinder zunächst zur Probe. Drucke den vollständigen Satz erst, wenn die Passung bestätigt ist.
