工具の全長と最大外径を測ってから設定を調整し、寸法表で各穴を確認してください。

記載の部品の長さ・幅・高さは外形の範囲です。内部の使用可能な空間は、このモデルの仕様情報を確認してください。

ZIP には STL・STEP 一式、寸法一覧、説明が含まれます。バージョン 1.0.0。組み合わせるパーツは同じバージョン・同じサイズの一式を使用してください。プレビューの色は参考用で、STL には色は含まれません。

調整範囲はこのモデルの構造によって決まります。パラメーターの組み合わせはエディターでの構造チェックを通過する必要があり、付属パーツもパラメーターに合わせて更新されます。

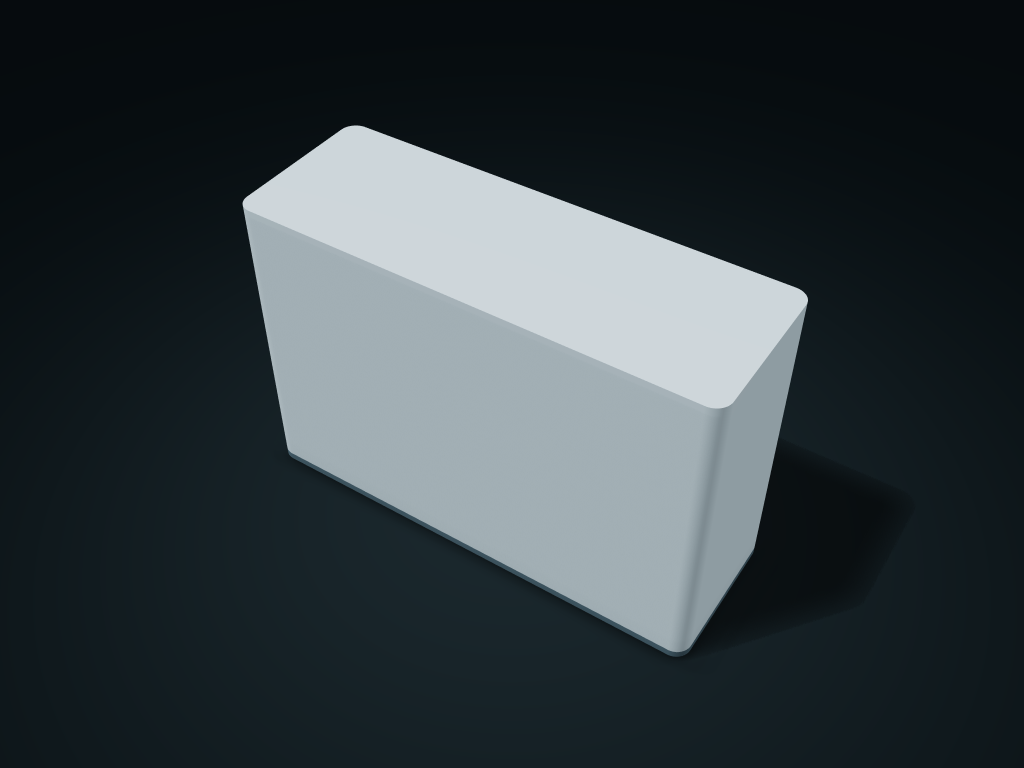

1. プリント部品は2点です。穴付き台座は平底を下にし、カバーは上下を反転して天面を下にしてプリントします。カバーを底座へ垂直にかぶせ、下端を段に載せます。
2. 各工具の最大直径と全長を測ってください。長さ範囲に従い、つまむ部分を少なくとも8mm、先端上の余裕を1mm確保します。差し込み穴の深さより短い工具は取り出せません。
3. カバーは緩いはめ合いの防じん用で、留め具はありません。運搬時の固定や密閉は保証しません。移動時は底座も支えてください。
4. ソフトウェアによる検証は記載のサンプルと用途パラメータの変更を対象としています。スライス、試し刷り、耐荷重の確認は未実施です。プレビューの配色はSTL/STEPに含まれません。

mm 単位でスライサーに読み込み、各パーツの造形範囲、向き、サポートを確認してください。ふた、引き出し、接続部品は先にテストプリントし、嵌合を確認してから一式をプリントすることを推奨します。
