工具の全長と最大外径を測ってから設定を調整し、寸法表で各穴を確認してください。

記載の部品の長さ・幅・高さは外形の範囲です。内部の使用可能な空間は、このモデルの仕様情報を確認してください。

ZIP には STL・STEP 一式、寸法一覧、説明が含まれます。バージョン 1.0.0。組み合わせるパーツは同じバージョン・同じサイズの一式を使用してください。プレビューの色は参考用で、STL には色は含まれません。

調整範囲はこのモデルの構造によって決まります。パラメーターの組み合わせはエディターでの構造チェックを通過する必要があり、付属パーツもパラメーターに合わせて更新されます。

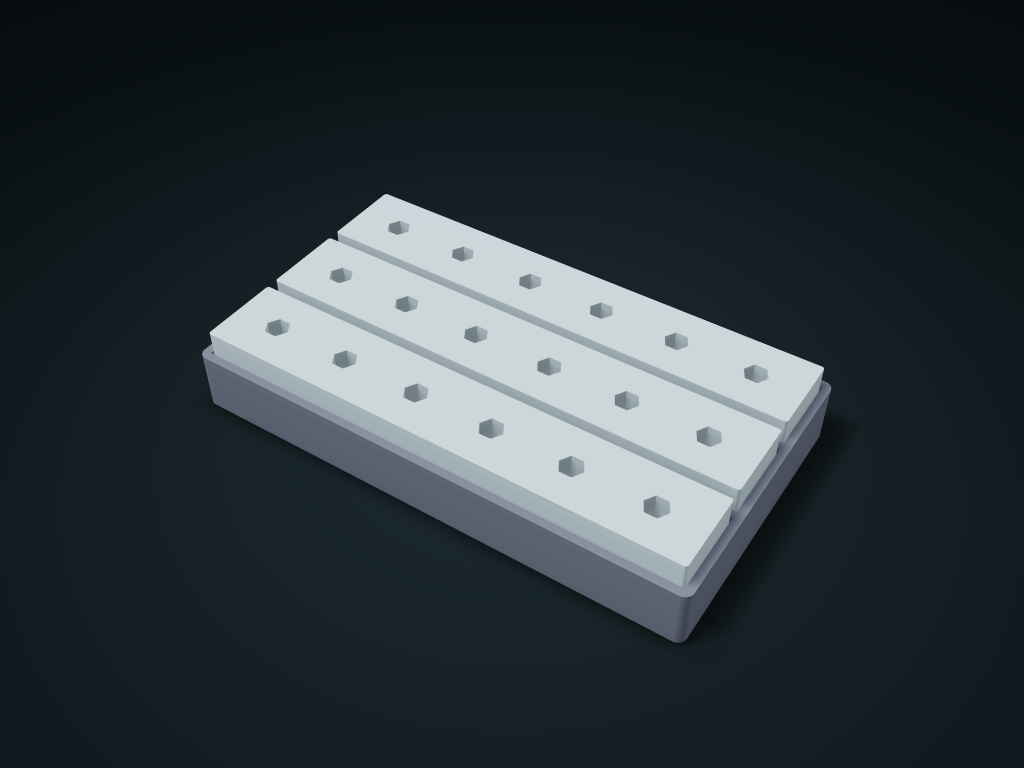

1. 底ケースとすべての内トレーがダウンロードに含まれます。磁石、ねじ、接着剤は不要です。各部品の平底を下にしてプリントしてください。
2. 内トレーをそれぞれの区画から垂直に持ち上げます。底ケースの上端から8mm出ており、そこをつまめます。六角穴は二面幅で入力し、穴の余裕も二面幅に加算します。
3. 実測した六角軸ビットに合わせます。短いビットも差し込み深さより少なくとも8mm長い必要があります。緩いはめ合いで固定はしないため、逆さにして持ち運ぶケースには使えません。
4. ソフトウェアによる検証は記載のサンプルと用途パラメータの変更を対象としています。スライス、試し刷り、耐荷重の確認は未実施です。プレビューの配色はSTL/STEPに含まれません。

mm 単位でスライサーに読み込み、各パーツの造形範囲、向き、サポートを確認してください。ふた、引き出し、接続部品は先にテストプリントし、嵌合を確認してから一式をプリントすることを推奨します。
