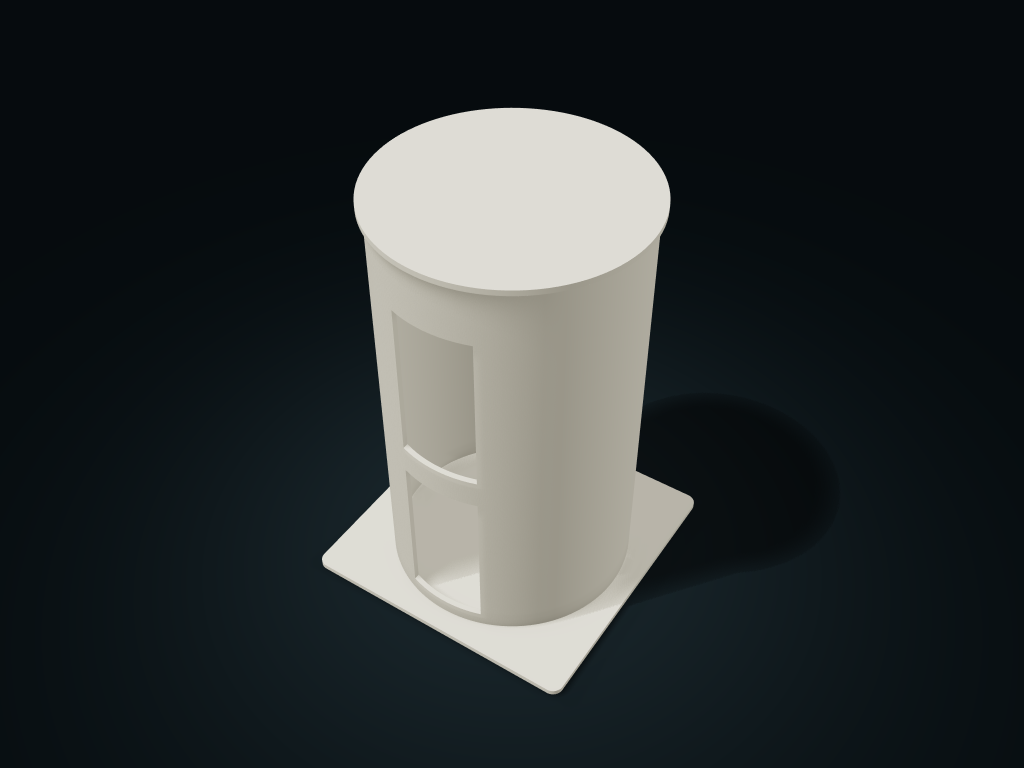

视窗备用卷纸罩盒模型预览,默认尺寸 160 × 160 × 240 mm,2 个零件
2 个零件STL + STEP毫米单位版本 1.0.0

圆筒和带止口提盖全部打印,底座与圆筒一体。按真实纸卷外径和高度估算可放整卷数,顶部补充和取走;不需要另购管材,观察窗不具备密封能力。

01 / SPECIFICATIONS

模型规格

了解默认结构与可用空间。

圆筒和带止口提盖全部打印,底座与圆筒一体。按真实纸卷外径和高度估算可放整卷数,顶部补充和取走;不需要另购管材,观察窗不具备密封能力。

卷仓净径 / 净高
Ø130 / 228 mm
整卷容量
2 卷(单卷高105mm)
观察窗净宽高
44 × 89 mm
打印件 / 外购
2件 / 无必需外购
默认实体体积
约 401 cm³(以切片结果为准)

所列零件长宽高为外轮廓范围,内部可用空间以本款规格资料为准。

02 / MODEL FILES

文件与尺寸

默认下载包含全部配套零件。

默认模型零件与外部尺寸
零件外部尺寸文件格式
圆筒视窗与宽底座160 × 160 × 237 mmSTL · STEP
提盖与圆形定位止口142 × 142 × 9 mmSTL · STEP

ZIP 包含整套 STL、STEP、尺寸清单与说明。版本 1.0.0;配套零件请使用同版本、同尺寸的整套文件。预览颜色仅作参考,STL 不携带颜色。

03 / ADJUSTMENTS

可调整项目

让同一个款式适合你的空间。

外部尺寸
整体外长
130–210 mm
整体外宽
130–210 mm
整体外高
135–275 mm
功能配置
卷仓净直径
100–170 mm
单卷实测高度
80–120 mm
观察窗净宽
25–65 mm
构造细节
壁厚与底厚
2.8–4 mm
单侧配合间隙
0.25–0.6 mm

范围由本款结构决定;具体组合须通过工作台的结构校验,配套零件随参数一起更新。

01

调整尺寸

登录进入当前模型工作台。

02

查看效果

调整和三维预览免费。

03

检查导出选项

在当前页面确认文件与可用的下载方式。

调整这款模型

尺寸与结构参数会同步更新这款模型的全部配套零件。

04 / PRINT & ASSEMBLY

打印与装配

下载后先检查切片和配合。

  1. 完整打印件2件:一体筒座、带止口提盖。无需另外购买管材、轴、螺丝或胶。用于备用整卷收纳,不是抽纸或用纸分配器。
  2. 圆仓内净径130mm,建议纸卷最大外径128mm;含盖净高228mm,按每卷实测105mm及整体顶部2mm余量,可放2整卷。纸张松散外包络须另留量。
  3. 每卷对应观察窗宽44mm、高89mm,底部起始11mm,窗口随单卷高度重新排布。窗口用于看库存,不从窗口强抽整卷。
  4. 盖止口深6mm、径向单侧间隙0.4mm,盖底端到纸卷上方保留空间。提起上盖,再逐卷垂直取走或补充,顶部须另留纸卷高度及手部空间。
  5. 底座放在水平干燥台面,观察窗不防水也不密封;不要提盖搬整盒。底面朝床打印,盖可翻转顶面朝床;打印前检查切片支撑,使用前请检查实际配合及防渗。

按毫米导入切片器,逐件检查平台范围、朝向和支撑。盖子、抽屉和连接件建议先试打印,确认配合后再打印整套。
