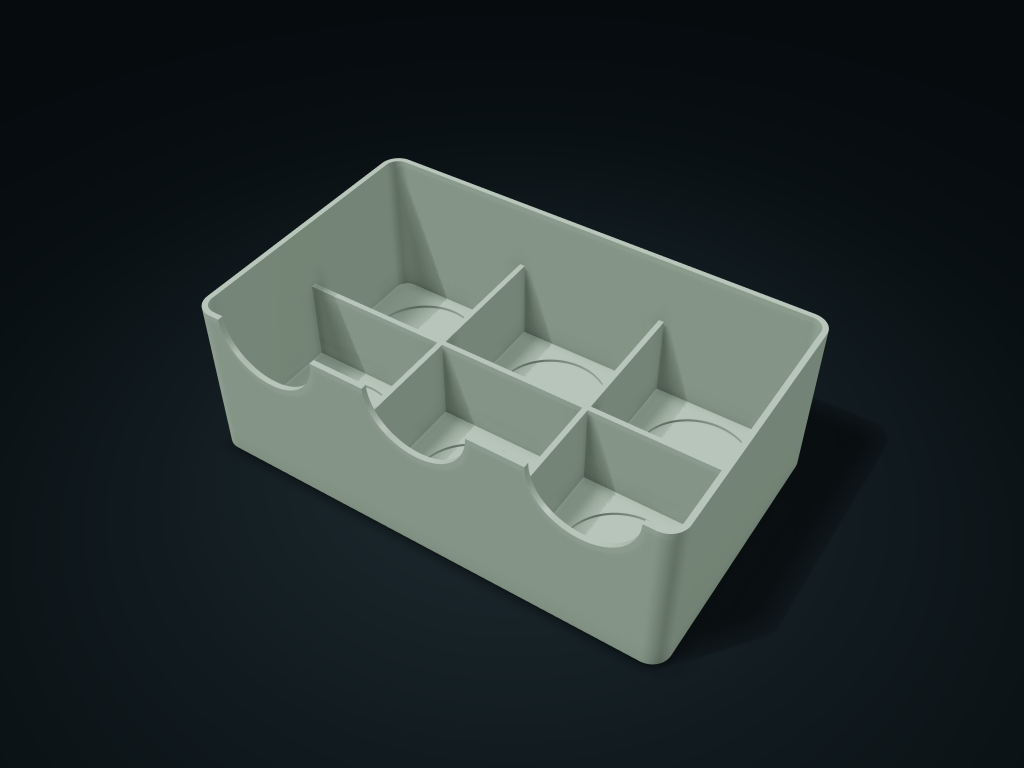

圆口前沿瓶罐归位盒模型预览,默认尺寸 224 × 136 × 78 mm,1 个零件
1 个零件STL + STEP毫米单位版本 1.0.0
01 / SPECIFICATIONS

模型规格

了解默认结构与可用空间。

分仓对应前沿半圆取放口,后沿保持完整围挡。厨房橱柜或浴室干区归位原装调味瓶、护肤瓶;按瓶身最宽处设置瓶径,前沿圆口便于捏住瓶身提取。配色采用低饱和同色系,打印颜色由耗材决定。

单瓶仓边界
71.2 × 64.1 mm;需避让圆角
适配瓶身外径
当前 50.0 mm;建议上限 58.1 mm
瓶位与前沿
3 × 2 位;最低前沿 54.0 mm
默认实体体积
约 281 cm³(以切片结果为准)

所列零件长宽高为外轮廓范围,内部可用空间以本款规格资料为准。

02 / MODEL FILES

文件与尺寸

默认下载包含全部配套零件。

默认模型零件与外部尺寸
零件外部尺寸文件格式
圆口共壁瓶罐归位盒224 × 136 × 78 mmSTL · STEP

ZIP 包含整套 STL、STEP、尺寸清单与说明。版本 1.0.0;配套零件请使用同版本、同尺寸的整套文件。预览颜色仅作参考,STL 不携带颜色。

03 / ADJUSTMENTS

可调整项目

让同一个款式适合你的空间。

外部尺寸
整体外长
170–250 mm
整体外宽
100–170 mm
整体外高
60–110 mm
内部布局
横向瓶位
2–4 位
前后排数
1–2 排
分仓隔板顶部高度
30–70 mm
功能配置
瓶身最大外径
32–70 mm
前沿圆口下凹深度
16–30 mm
构造细节
基础壁厚与底厚
2.2–3.4 mm

范围由本款结构决定;具体组合须通过工作台的结构校验,配套零件随参数一起更新。

01

调整尺寸

登录进入当前模型工作台。

02

查看效果

调整和三维预览免费。

03

检查导出选项

在当前页面确认文件与可用的下载方式。

调整这款模型

尺寸与结构参数会同步更新这款模型的全部配套零件。

04 / PRINT & ASSEMBLY

打印与装配

下载后先检查切片和配合。

  1. 盒体与隔板一体打印;瓶罐从上方放入和提取,不含瓶罐本身。每位底部有比设定瓶径大2 mm、深1.4 mm的浅定位窝,窝底厚 2.6 mm。
  2. 不直接盛放食物或液体;高重心瓶需放稳,未作防倾倒与承重保证。
  3. 所有必需零件随包提供,无需外购五金。预览配色仅用于展示,STL/STEP制造文件不带色。
  4. 尚未执行切片或实物试打印;配合留量需结合打印机与材料先做小样,不承诺密封、防渗、承重或食品接触安全。

按毫米导入切片器,逐件检查平台范围、朝向和支撑。盖子、抽屉和连接件建议先试打印,确认配合后再打印整套。
