3Dプリンターでペグボードを作る:穴規格・分割・フック・取り付け

3D 印刷するペグボードは穴規格と対応アクセサリーを選び、壁面とベッド寸法に合わせて分割し、穴とフックを試作してから固定します。一般的な設計・試し組みの方法を説明し、後半で boxesmodel を使って 800 × 600 mm の壁面を計画します。

1. 壁面・収納物・固定方法を決める

使用可能な長方形領域を測り、スイッチ、コンセント、ドアの開閉範囲、机上の作業空間を避けます。収納物を紙に並べ、幅・壁からの突出量・重さを記録します。手を入れる余地とフックを上に持ち上げて外す余地も必要です。プリンターに収まればよいのは各パネルです。

定規、ノギス、FDM プリンター、スライサー、設計に合う材料、壁材に合う固定具を用意します。ねじ固定などの方式を決めてから壁との間隔を設計してください。パネル同士の接続キーは位置合わせ用であり、壁への確実な固定の代わりにはなりません。

ペグボードの壁面範囲、分割線、フック背面の空間
図 1:左は壁面を決めてからベッドに合わせて分割する図、右は取り付け断面です。① 壁、② スペーサーと背面の隙間、③ 板とフック。背面にはフックを差し込んで掛けるための空間が必要です。

2. フックを選ぶ前に穴規格を決める

丸穴と長穴は見た目だけの違いではありません。穴間隔、幅、板厚、背面の空間がはめあいに影響します。手持ちのフックがあるなら挿入部、差し込み点の距離、返しの高さを測ります。なければ同じ設計体系の板とフックを選び、まず 1 組で試します。

boxesmodel では 2 種類の固定形状を用意しています。丸穴は直径 7 mm、中心間隔 25.4 mm。SKÅDIS 互換の長穴は 5.2 × 15.2 mm、同じ列の縦方向間隔は 40 mm、隣接行は 20 mm ずれます。板厚はどちらも 5 mm です。これは本ツールの設計値で、市販品すべての共通規格や IKEA の認可・認証を意味しません。

25.4 mm の丸穴格子と 40 mm の千鳥状長穴配列
図 2:間隔は穴の中心間で測り、15.2 mm は長穴全体の長さです。本ツールの 2 種類を比較した図であり、既製アクセサリー購入前には実寸を確認してください。

3. パネル間で穴間隔を保ってモデリング・分割する

CAD で長方形を必要な厚さに押し出し、1 つの貫通穴を作って中心間隔で配列します。分割線は隣接穴の中間に置き、縁・取り付け穴・接続部には材料を残します。独立して作った小板を適当に並べると、継ぎ目だけ穴間隔が変わることがあります。

ベッドの使用可能寸法は公称寸法から両側の余白を引いた値です。256 mm のベッドで各側 5 mm を残すと 246 mm になります。ブリム、クリップ、ノズル清掃領域、部品の向きも確認します。パネル仕様ごとに番号を付け、数量と位置を記録してから印刷します。

4. まず穴とフックをスライス・試作する

完成品と同じ板厚・穴周辺形状を保った、完全な穴を少数含む試験片とフック 1 個を先に印刷します。平らな背面は通常ベッド側に置きます。フックはモデルの説明に従い、細い根元が曲げで層間剥離しやすくならない向きを検討します。張り出し、サポート接触面、挿入部を確認してください。

モデルに対応する PETG または PLA を選びます。材料名だけで耐荷重は決まりません。本ツールの穴周辺 2 mm の補強を有効にした場合は、説明に従って壁を少なくとも 5 周にし、スライスした経路が穴周辺を連続して埋めるか確認します。3D 表示で輪が見えるだけでは、印刷後の中実性は分かりません。

冷却後に穴のバリを取り、差し込み、押し下げ、取り外しを試します。入らない場合は穴とフックを測り、象の足、サポート残り、押出誤差を確認します。板全体を拡大すると穴間隔も変わるため、安易に拡大しないでください。1 組の適合を確認してから全体を印刷します。

5. 空の状態で取り付け、段階的に確認する

平らな面で仮組みし、向き・継ぎ目・穴間隔を確認します。壁材と壁内の配線・配管を確認し、計画に沿って穴位置を決め、適切なねじとアンカーを使います。背面の隙間を保ち、まず空のアクセサリーを装着します。軽い物から段階的に載せ、緩み・曲がり・層の割れを確認し、変形が続くなら取り外します。

ソフトウェア上の設計荷重や短時間の試し掛けは、長期的な安全耐荷重の証明ではありません。造形方向、層間接着、温度、時間、壁と固定具も影響します。IKEA も自社製品に対して壁に適したねじ・プラグの使用を求めていますが、既製品の性能を自作の印刷板に当てはめることはできません。

6. boxesmodel でパネルとアクセサリーを配置する

ペグボード生成ツールで「リビングの壁 800×600」を選びます。ベッドを 256 × 256 mm、各側余白を 5 mm とし、丸穴のままにします。25.4 mm の間隔に合わせて丸めるため、実際の板面は 787.4 × 584.2 mm。12 枚に分割され、A・B・C の 3 仕様の数量が右側に表示されます。

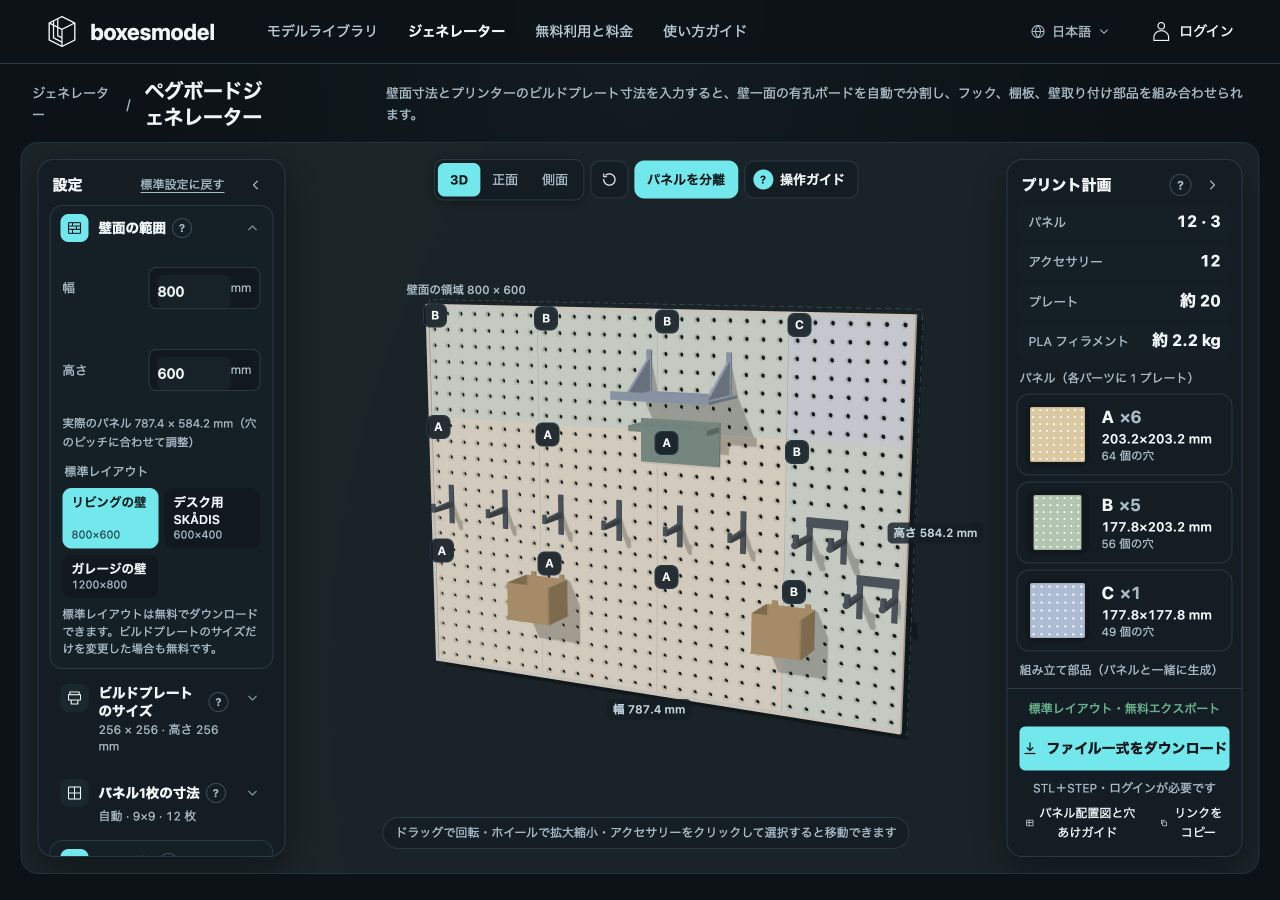

ペグボード生成ツールの壁面寸法、自動分割、アクセサリー一覧
図 3:実際の画面で壁面範囲と板面の違いを確認できます。A は 203.2 × 203.2 mm、B は 177.8 × 203.2 mm、C は 177.8 × 177.8 mm。印刷前に一覧を確認します。

「フックとアクセサリー」で種類・寸法・数量・材料を選びます。プレビュー内の部品を選んで穴位置に移動でき、緑は配置可能、赤は干渉を示します。構造チェックに通らない場合は材料、補強、寸法、数量の案内に従って調整します。合格後も前述の試作と実際の固定確認が必要です。

「壁面取り付けと組み立て」で背面の余裕と固定方法を確認し、パネル配置・穴あけ図を見ます。1:1 の穴あけ SVG は「ページに合わせる」を無効にして印刷し、定規で寸法を確かめてから転写します。ダウンロード入口から STL・STEP を取得し、板・アクセサリー・組立部品を分けてスライスします。利用条件は画面で確認してください。

よくある質問と調整方法

3D 印刷したペグボードに市販のフックは使えますか?

穴形状、間隔、板厚、背面の隙間が合えば使える可能性があります。ブランドや印刷誤差で適合が変わるため、小さな試験片で確認してから全体を印刷します。同じ名称だけでは互換性を判断できません。

両面テープだけで壁に貼れますか?

モデルや画面の選択肢だけでは判断できません。テープ性能、壁の塗装、接触面積、温度、長期的な剥がれが影響します。テープと壁材の説明に従い、不確かな場合は確認済みの機械的固定を使い、フック用の背面空間を残してください。

穴形状とパネル数は現行ツールに基づき、画像は設計図と実際の画面です。実物の荷重試験は実施しておらず、上記の取り付け確認は耐荷重認証ではありません。
